Cara Setting 4 Router Dengan Menggunakan 1 Acces Point (Part 2)

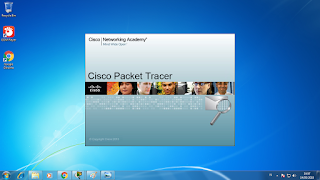

11.      Buka aplikasi Cisco Packet Tracer




22.      Dalam Projek sebelumnya tambahkan beberapa perangkat seperti berikut :




33.      Hubungkan Router 4 (FastEthernet 1/0) dan Router 0 (FastEthernet 1/0) menggunakan kabel Copper Cross-Over.






44.      Hubungkan Router 0 (FastEthernet 1/0)  danAcces Point (Port 0) juga menggunakan kabel Copper Cross-Over






55.      Klik Laptop 4 > Physical > Zoom In > Tarik




66.      Matikan Laptop.




77.      Tarik port lalu buang ke kotakan kemudian tarik port LAN ke port yang tadi.




88.      Akan menjadi seperti ini :




99.      Hidupkan Laptop kembali.




110.  Klik Laptop >Dekstop> PC Wireless






111.  Klik Connect > Refresh > Connect




112.  Hubungkan Router 3 dan Router 0
Router 3 > Config > FastEthernet1/0 > On, beri IP Address(192.168.4.1) > Subnet Mask




113.  Hubungkan Router 3 dan Router 0
Router 0 > Config > FastEthernet1/0 > On, beri IP Address(192.168.4.2) > Subnet Mask




14.  Hubungkan Router 3 dan Router 0
Router 0 > Config > FastEthernet 0/0 > On, beri IP Address(192.168.50.1) > Subnet Mask




115.  Beri IP penjelasnya




116.  Untuk menghubungkan jaringan Router 0 ke Router 1, 2 dan3 :
Klik Router 0> Config > Static >       192.168.40.0 via 192.168.4.1
                                                            192.168.3.0   via 192.168.4.1
                                                            192.168.30.0 via 192.168.4.1
                                                            192.168.20.0 via 192.168.4.1
                                                            192.168.2.0   via 192.168.4.1
                                                            192.168.10.0 via 192.168.4.1




117.  Tambahkan IP (192.168.50.0 via 192.168.4.2) sebagai penghubung Router 3 dan Router 0




118.  Tambahkan IP (192.168.50.0 via 192.168.3.2) dan IP (192.168.4.0 via 192.168.3.2) sebagai penghubung Router 2 dan Router 0




119.  Tambahkan IP (192.168.50.0 via 192.168.2.2) dan IP (192.168.4.0 via 192.168.2.2) sebagai penghubung Router 1 dan Router 0




220.  Beri IP Address pada Laptop 1 (192.168.50.11) > Subnet Mask > Gateway (192.168.50.1) dan
IP Address pada Laptop 2(192.168.50.11) > Subnet Mask > Gateway (192.168.50.1)

221.  Pembuatan Jaringan telah selesai lakukan Uji Coba Simulasi untuk menguji jaringan yang telah kita buat. : )






di Mei 20, 2018 0 komentar

Cara Setting 3 Router Dengan 4 Switch (Part 1)


Berikut Merupakan Langkah - Langkahnya

11.      Buka aplikasi Cisco Packet Tracer




22.      Buatlah design jaringan seperti gambar berikut :




33.      Hubungkan Router 1 (Serial 2/0) dan Router 2 (Serial 2/0) mennggunakan kabel Serial DCE.





44.      Hubungkan Router 2 (Serial 3/0) dan Router 3 (Serial 3/0 )






55.      Hubungkan Router 1 (FastEthernet 0/0) dan Switch 1 (FastEthernet1/0) menggunakan kabel Copper Straight-Through. Hubungkan pula Switch 1 dan PC dibawahnya.






66.      Lakukan langkah No.4 untuk jaringan yang lainnya. Untuk Router 2 hubungkan ke Switch2 (FastEthernet 0/0) dan Switch 3( FastEthernet 0/1) jadinya akan seperti gambar berikut :




77.      Beri IP Address seperti berikut :
Klik Router 1 > Config > Serial 2/0 > On, beri IP Address(192.168.2.1) dan Subnet Mask
Klik Router 2 > Config > Serial 2/0 > On, beri IP Address(192.168.2.2) dan Subnet Mask
Klik Router 2 > Config > Serial 3/0 > On, beri IP Address(192.168.3.1) dan Subnet Mask
Klik Router 3 > Config > Serial 3/0 > On, beri IP Address(192.168.3.2) dan Subnet Mask
PemberianIP Address diatas merupakan Gerbang untuk masuk kesetiap jaringan Router.




88.      Beri IP Address seperti berikut :
Router1 > Config > FastEthernet0/0 > On, beri IP Address(192.168.10.1) > Subnet Mask
Router2 > Config > FastEthernet0/0 > On, beri IP Address(192.168.20.1) > Subnet Mask
Router2 > Config > FastEthernet1/0 > On, beri IP Address(192.168.30.1) > Subnet Mask
Router3 > Config > FastEthernet0/0 > On, beri IP Address(192.168.40.1) > Subnet Mask
Pemberian IP Address diatas merupakan Gateway untuk PC yang ada dalam jaringannya.




99.      Beri IP Address untuk PC/Laptop
Laptop >Dekstop> IP Confuration




Laptop 0 > IP Address(192.168.10.11) Subnet Mask  > Gateway(192.168.10.1)
Laptop 1 > IP Address (192.168.10.12) Subnet Mask  > Gateway (192.168.10.1)
Laptop 2 > IP Address (192.168.10.11) Subnet Mask  > Gateway (192.168.20.1)
Laptop 3 > IP Address (192.168.10.12) Subnet Mask  > Gateway (192.168.20.1)
PC 0 > IP Address (192.168.10.11) Subnet Mask  > Gateway (192.168.30.1)
PC 1 > IP Address (192.168.10.12) Subnet Mask  > Gateway (192.168.30.1)
PC 2 > IP Address (192.168.10.11) Subnet Mask  > Gateway (192.168.40.1)




110.  Untuk menghubungkan jaringan Router 1 ke Router 2 dan3 :
Klik Router 1 > Config > Static >      192.168.20.0 via 192.168.2.2
                                                            192.168.30.0 via 192.168.2.2
                                                            192.168.40.0 via 192.168.2.2
                                                            192.168.3.0   via 192.168.2.2
192.168.3.0sebagai jalan penghubung antara Router 2 dan Router 3




Klik Router 1 > Config > Static >      192.168.10.0 via 192.168.2.1
                                                            192.168.40.0 via 192.168.3.2




Klik Router 1 > Config > Static >      192.168.30.0 via 192.168.3.1
                                                            192.168.20.0 via 192.168.3.1
                                                            192.168.10.0 via 192.168.3.1
                                                            192.168.2.0   via 192.168.3.1
192.168.2.0 sebagai jalan penghubung antara Router 1dan Router 2




111.  Beri IP Address untuk memperjelas :




112.  Uji coba Simulasi untukmencoba apakah jaringan yang kita buat berhasil.




Proses pembuatan Jaringan telah selesai. : )






di Mei 20, 2018 0 komentar

Cara Menghubungkan Dua Jaringan Dengan Satu Router

Berikut Merupakan Langkah-langkahnya :

1. Buka aplikasi Cisco Packet Tracer




2. Setelah muncul Jendela tersebut.




3. Buatlah design jaringan seperti berikut :




4. Hubungkan semua perangkat menggunakan kabel Copper Straigh-Through kecuali untuk menghubungkan Switch ke-2 dan Switch ke-3 menggunakan kabel Copper Cross-Over seperti gambar:


5. Beri IP Address pada setiap PC seperti untuk PC 1 klik PC > Dekstop > IP Configuration (IP Address 192.168.30.11, Subnet Mask, Gateway 192.168.30.1)




6. Hubungkan Router dengan Switch untuk Switch 1 klik Router > Config > FastEthernet1/0 > ON > beri IP (IP Address 192.168.30.1 dan Subnet Mask) dan untuk Switch 2 FastEthernet0/0 > ON > beri IP (IP Address 192.168.40.1 dan Subnet Mask)





7. Berikut gambar rangkaian jaringan yang sudah jadi :








di Mei 17, 2018 0 komentar
