CARA KONFIGURASI POINT TO POINT PADA 2 ACCESS POINT

Siapkan 2 Access Point, PC dan kabel LAN
1. Siapkan Acces Point pertama yang akan kita gunakan kemudian hidupkan Acces Point dengan mencolokkan kabel power Acces Point, hubungkan kabel LAN Ethernet(sumber internet) ke Acces Point dan hubungkan kabel LAN dari Acces Point ke PC/Laptop.

2. Setting IP Address ke bentuk Obtain.


3. Buka Browser dan tulis IP 192.168.0.1 IP ini merupakan IP Acces Point untuk konfigurasi pembuatan hotspot kali ini.


4. Setelah muncul tampilan seperti di bawah pilih Save and Connect untuk masuk konfigurasi Acces Point.


5. Pilih Login untuk tampilan berikut.


6. Setelah masuk pilih menu Setup kemudian pilih Local Network tuliskan pada IP Address 192.168.8.1 dan Subnet Mask 255.255.255.0.


7. Tunggu beberapa detik untuk melakukan perintah selanjutnya.


8. Pilih Login lagi untuk tampilan berikut.


9. Ubah WAN Access Type ke bentuk Static IP lalu tuliskan IP seperti yang ada di gambar mulai dari IP Address 192.168.20.8, Subnet Mask 255.255.255.0, Default Gateaway 192.168.20.1, dan DNS Server 1 8.8.8.8.


10. Pilih menu Wireless lalu pilih Wireless Basic beri tanda centang pada Enable Wireless Isolation, kemudian ganti nama SSID dengan XIIB_1 dan pilih optinon terakhir pada Security Option, serta beri password untuk menjaga keamanan hotspot lalu Apply.



11. Cabut kabel LAN Access Point pertama yang terhubung ke PC/Laptop kemudian hubungkan kabel LAN dari PC/Laptop ke Access Point kedua.

12. Buka Browser dan tulis IP 192.168.0.1 IP ini merupakan IP Acces Point kedua untuk konfigurasi pembuatan hotspot kali ini.


13. Setelah muncul tampilan seperti di bawah pilih Save and Connect seperti langkah sebelumnya.


14. Pilih Login.


15. Setelah masuk pilih menu Setup kemudian pilih Local Network tuliskan pada IP Address 192.168.7.1 dan Subnet Mask 255.255.255.0.


16.Tunggu beberapa detik untuk melakukan perintah selanjutnya.


17. Pilih Login.


18. Pilih menu Wireless lalu pilih Wireless Basic beri tanda centang pada Enable Wireless Isolation, kemudian ganti nama SSID dengan XIIB_2 dan pilih optinon terakhir pada Security Option, serta beri password untuk menjaga keamanan hotspot lalu Apply.


19. Pilih menu Wireless Repeater kemudian beri tanda centang pada Repeater Enabled kemudian isi SSID of AP dengan XIIB_1kemudian pilih Site Survey.


20. Tunggu beberapa saat untuk mencari SSID yang kita inginkan.


21. Pilih SSID XIIB_1 lalu Apply.


22. Klik Next.


23. Tuliskan password Access Point yang pertama pada Pre-Shared Key, lalu klik Next.


24. Klik Finish, konfigurasi telah selesai.


22. Untuk mengecek konfigurai yang kita buat berhasil gunakan Laptop, jika SSID XIIB_1 dan XIIB_2 dapat diakses maka konfigurasi kita berhasil.













Cara Setting 4 Router Dengan Menggunakan 1 Acces Point (Part 2)



11.      Buka aplikasi Cisco Packet Tracer

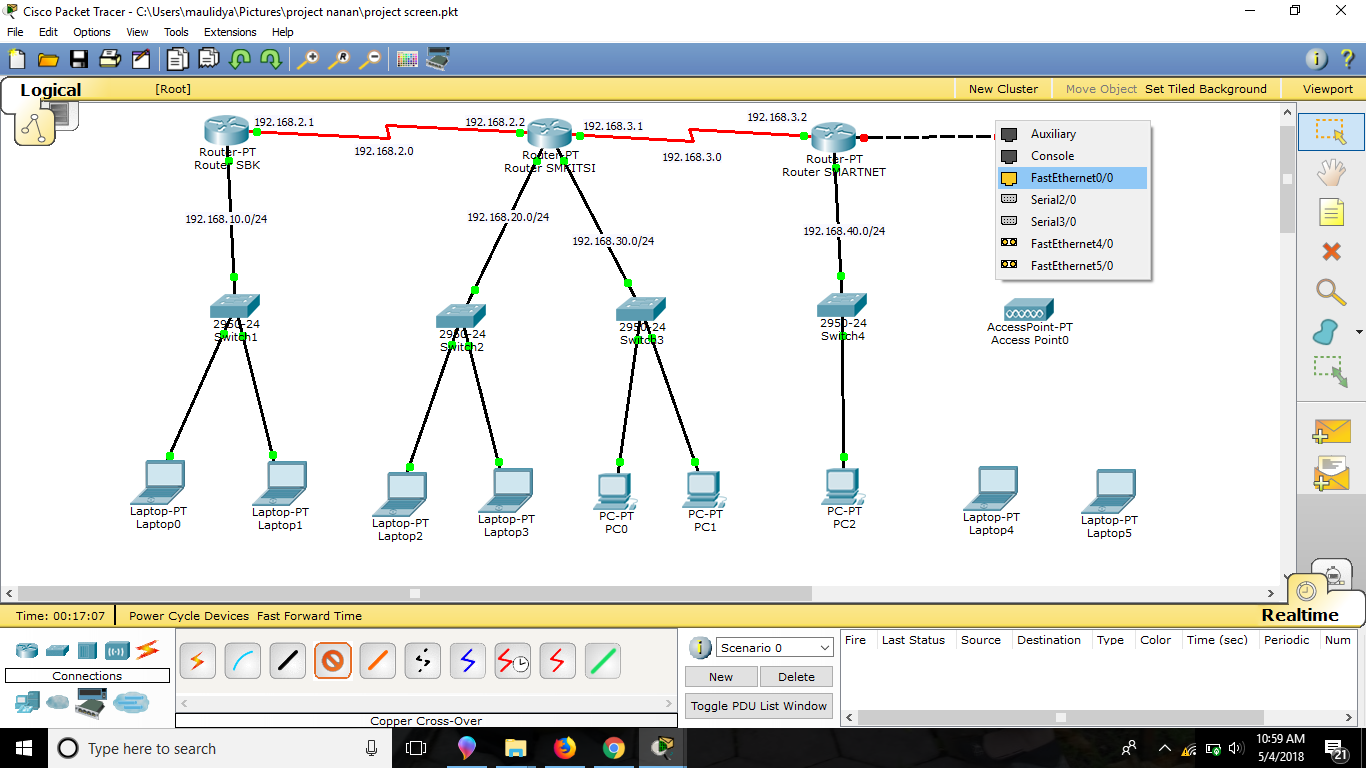

22.      Dalam Projek sebelumnya tambahkan beberapa perangkat seperti berikut :




33.      Hubungkan Router 4 (FastEthernet 1/0) dan Router 0 (FastEthernet 1/0) menggunakan kabel Copper Cross-Over.






44.      Hubungkan Router 0 (FastEthernet 1/0)  danAcces Point (Port 0) juga menggunakan kabel Copper Cross-Over






55.      Klik Laptop 4 > Physical > Zoom In > Tarik




66.      Matikan Laptop.




77.      Tarik port lalu buang ke kotakan kemudian tarik port LAN ke port yang tadi.




88.      Akan menjadi seperti ini :




99.      Hidupkan Laptop kembali.

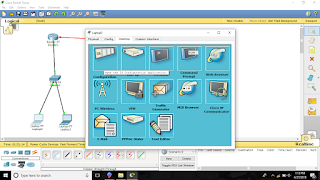

110.  Klik Laptop >Dekstop> PC Wireless






111.  Klik Connect > Refresh > Connect




112.  Hubungkan Router 3 dan Router 0
Router 3 > Config > FastEthernet1/0 > On, beri IP Address(192.168.4.1) > Subnet Mask




113.  Hubungkan Router 3 dan Router 0
Router 0 > Config > FastEthernet1/0 > On, beri IP Address(192.168.4.2) > Subnet Mask




14.  Hubungkan Router 3 dan Router 0
Router 0 > Config > FastEthernet 0/0 > On, beri IP Address(192.168.50.1) > Subnet Mask




115.  Beri IP penjelasnya




116.  Untuk menghubungkan jaringan Router 0 ke Router 1, 2 dan3 :
Klik Router 0> Config > Static >       192.168.40.0 via 192.168.4.1
                                                            192.168.3.0   via 192.168.4.1
                                                            192.168.30.0 via 192.168.4.1
                                                            192.168.20.0 via 192.168.4.1
                                                            192.168.2.0   via 192.168.4.1
                                                            192.168.10.0 via 192.168.4.1




117.  Tambahkan IP (192.168.50.0 via 192.168.4.2) sebagai penghubung Router 3 dan Router 0




118.  Tambahkan IP (192.168.50.0 via 192.168.3.2) dan IP (192.168.4.0 via 192.168.3.2) sebagai penghubung Router 2 dan Router 0




119.  Tambahkan IP (192.168.50.0 via 192.168.2.2) dan IP (192.168.4.0 via 192.168.2.2) sebagai penghubung Router 1 dan Router 0




220.  Beri IP Address pada Laptop 1 (192.168.50.11) > Subnet Mask > Gateway (192.168.50.1) dan
IP Address pada Laptop 2(192.168.50.11) > Subnet Mask > Gateway (192.168.50.1)

221.  Pembuatan Jaringan telah selesai lakukan Uji Coba Simulasi untuk menguji jaringan yang telah kita buat. : )






Cara Setting 3 Router Dengan 4 Switch (Part 1)


Berikut Merupakan Langkah - Langkahnya

11.      Buka aplikasi Cisco Packet Tracer

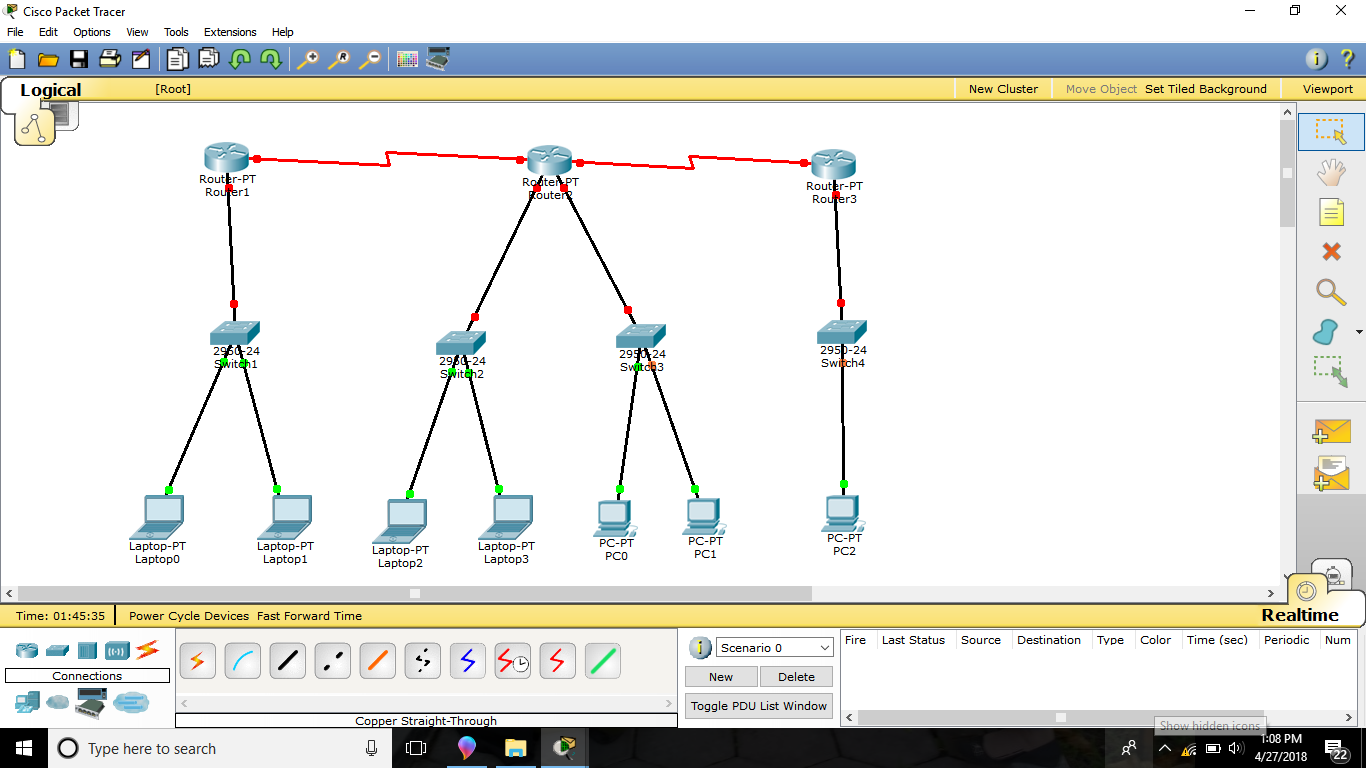

22.      Buatlah design jaringan seperti gambar berikut :




33.      Hubungkan Router 1 (Serial 2/0) dan Router 2 (Serial 2/0) mennggunakan kabel Serial DCE.





44.      Hubungkan Router 2 (Serial 3/0) dan Router 3 (Serial 3/0 )






55.      Hubungkan Router 1 (FastEthernet 0/0) dan Switch 1 (FastEthernet1/0) menggunakan kabel Copper Straight-Through. Hubungkan pula Switch 1 dan PC dibawahnya.






66.      Lakukan langkah No.4 untuk jaringan yang lainnya. Untuk Router 2 hubungkan ke Switch2 (FastEthernet 0/0) dan Switch 3( FastEthernet 0/1) jadinya akan seperti gambar berikut :




77.      Beri IP Address seperti berikut :

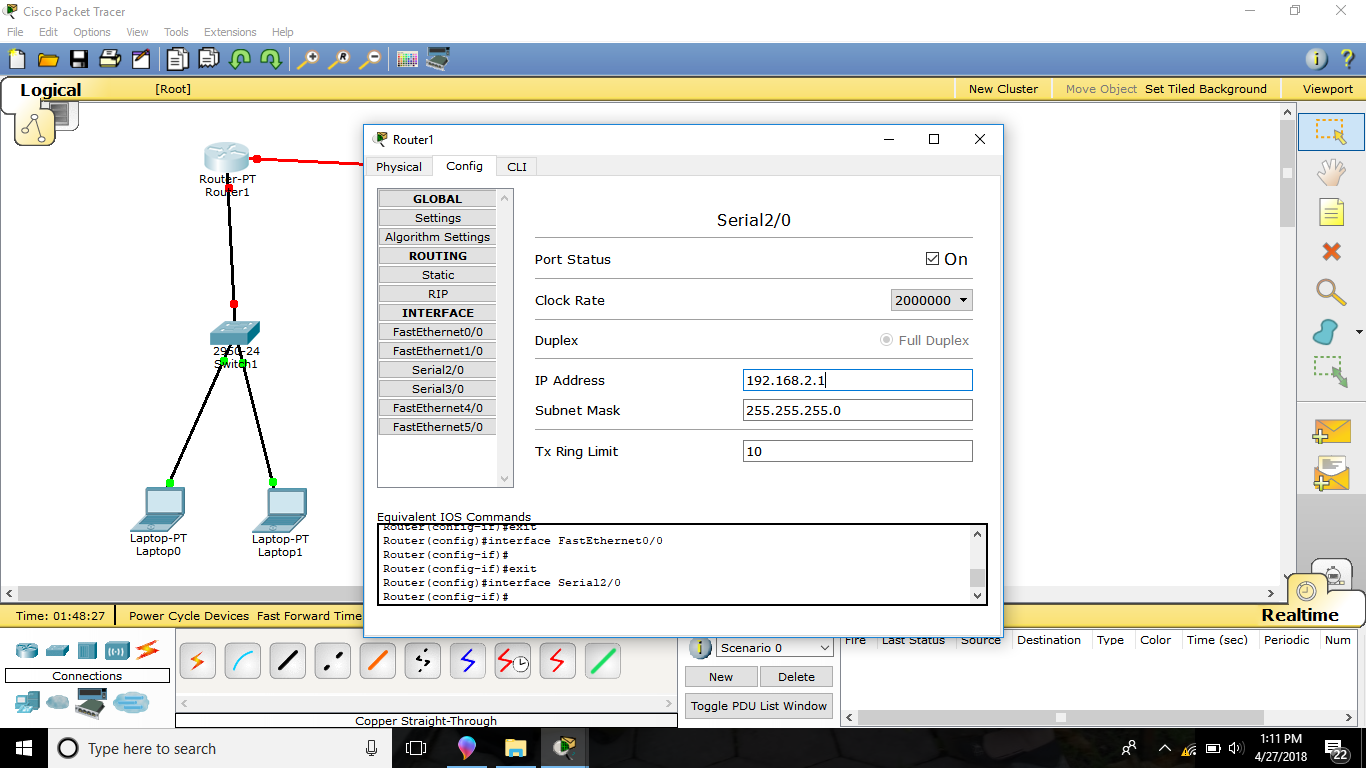

Klik Router 1 > Config > Serial 2/0 > On, beri IP Address(192.168.2.1) dan Subnet Mask
Klik Router 2 > Config > Serial 2/0 > On, beri IP Address(192.168.2.2) dan Subnet Mask
Klik Router 2 > Config > Serial 3/0 > On, beri IP Address(192.168.3.1) dan Subnet Mask
Klik Router 3 > Config > Serial 3/0 > On, beri IP Address(192.168.3.2) dan Subnet Mask
PemberianIP Address diatas merupakan Gerbang untuk masuk kesetiap jaringan Router.




88.      Beri IP Address seperti berikut :
Router1 > Config > FastEthernet0/0 > On, beri IP Address(192.168.10.1) > Subnet Mask
Router2 > Config > FastEthernet0/0 > On, beri IP Address(192.168.20.1) > Subnet Mask
Router2 > Config > FastEthernet1/0 > On, beri IP Address(192.168.30.1) > Subnet Mask
Router3 > Config > FastEthernet0/0 > On, beri IP Address(192.168.40.1) > Subnet Mask
Pemberian IP Address diatas merupakan Gateway untuk PC yang ada dalam jaringannya.




99.      Beri IP Address untuk PC/Laptop
Laptop >Dekstop> IP Confuration




Laptop 0 > IP Address(192.168.10.11) Subnet Mask  > Gateway(192.168.10.1)
Laptop 1 > IP Address (192.168.10.12) Subnet Mask  > Gateway (192.168.10.1)
Laptop 2 > IP Address (192.168.10.11) Subnet Mask  > Gateway (192.168.20.1)
Laptop 3 > IP Address (192.168.10.12) Subnet Mask  > Gateway (192.168.20.1)
PC 0 > IP Address (192.168.10.11) Subnet Mask  > Gateway (192.168.30.1)
PC 1 > IP Address (192.168.10.12) Subnet Mask  > Gateway (192.168.30.1)
PC 2 > IP Address (192.168.10.11) Subnet Mask  > Gateway (192.168.40.1)




110.  Untuk menghubungkan jaringan Router 1 ke Router 2 dan3 :
Klik Router 1 > Config > Static >      192.168.20.0 via 192.168.2.2
                                                            192.168.30.0 via 192.168.2.2
                                                            192.168.40.0 via 192.168.2.2
                                                            192.168.3.0   via 192.168.2.2
192.168.3.0sebagai jalan penghubung antara Router 2 dan Router 3




Klik Router 1 > Config > Static >      192.168.10.0 via 192.168.2.1
                                                            192.168.40.0 via 192.168.3.2




Klik Router 1 > Config > Static >      192.168.30.0 via 192.168.3.1
                                                            192.168.20.0 via 192.168.3.1
                                                            192.168.10.0 via 192.168.3.1
                                                            192.168.2.0   via 192.168.3.1
192.168.2.0 sebagai jalan penghubung antara Router 1dan Router 2




111.  Beri IP Address untuk memperjelas :




112.  Uji coba Simulasi untukmencoba apakah jaringan yang kita buat berhasil.




Proses pembuatan Jaringan telah selesai. : )
